六类非屏蔽模块Cat6 UTP Copper Module - PN



六类非屏蔽模块Cat6 UTP Copper Module - PN



标准：超过TIA/EIA-568-C.2六类和ISO/IEC-11801 E级标准。

耐用次数：IDC端接次数≥20次。

端接方式：T568A或T568B，免打线。通过端接尾盖采用平稳的前移端接方式，防止对内部元件的冲击应力，一次操作即可完成8芯导体的同时端接。匹配22～24AWG线规。

插座触点：RJ45插座内8芯插针镀有50微英寸金，具有出色性能。

质量追溯：每个模块都采用激光刻印的唯一系列号标识，便于质量追溯，防止假货。

串扰保护：模块后部的绝缘位移端接触点（IDC）采用与电缆轴心对称排列设计，端接尾盖采用线对四腔隔离设计，保证四对双绞线具有相同的开剥长度（≤1/8英寸），并大大降低线对之间的串扰。

短路保护：端接完成后的模块，其IDC端接点的导线接头在模块内塑封，防止与外界金属物或与左右相邻模块之间短路的可能，杜绝隐性故障。

应力保护：六类模块端接盖应能对电缆外皮进行紧固，以消除线对的外部应力。

物理保护：可通过安装模块端口锁进行物理式“防非法入侵保护”。

色彩管理：提供11种颜色。

IW

EI

WH

IG

BL

OR

RD

BU

GR

YL

VL

安装方式：可选90度直插面板或45度斜插面板。

工作温度范围：-10～60℃。



CJ688TGIW	六类RJ45非屏蔽模块，米白色
CJ688TGEI	六类RJ45非屏蔽模块，电气象牙白色
CJ688TGWH	六类RJ45非屏蔽模块，极地白色
CJ688TGIG	六类RJ45非屏蔽模块，国际灰色
CJ688TGBL	六类RJ45非屏蔽模块，黑色
CJ688TGOR	六类RJ45非屏蔽模块，橙色

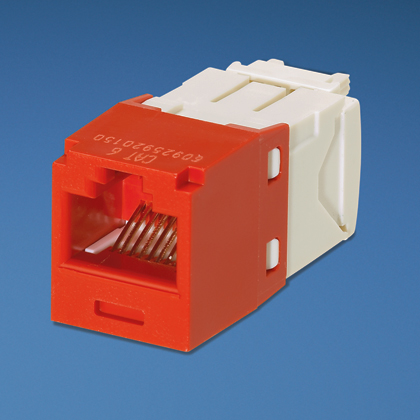

CJ688TGRD	六类RJ45非屏蔽模块，红色
CJ688TGBU	六类RJ45非屏蔽模块，蓝色
CJ688TGGR	六类RJ45非屏蔽模块，绿色

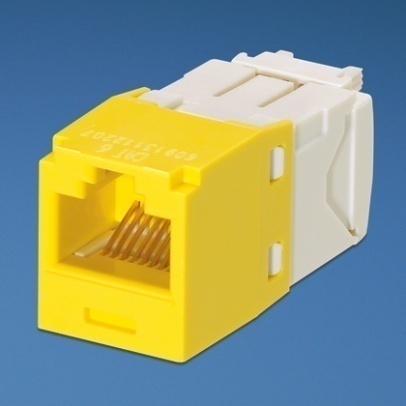

CJ688TGYL	六类RJ45非屏蔽模块，黄色
CJ688TGVL	六类RJ45非屏蔽模块，紫色
